赣江流域渗渠水源热泵可行性方案

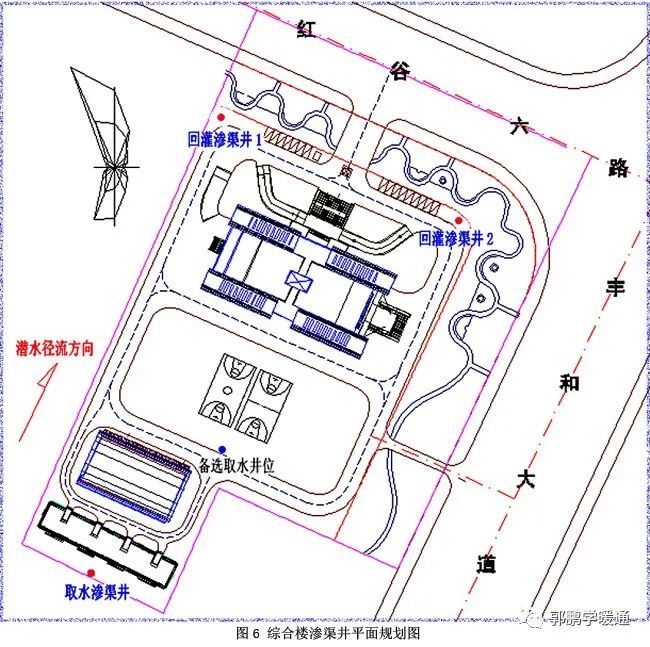

8.4防止热贯通相关技术措施综合楼勘察场区内可利用的有效容积蓄热层赋存于-10～20M的粗砂、砾石层中，其含水量较大，径流阻力小，易形成截面积较大的脉状输水通道，有效换热面积减少，形成“热贯通” 现象。本方案采取的措施是，“单点取水双点回水”。循环取水井沿建筑红线范围内宿舍楼南侧中心方向布置，在未查明地下潜水径流速是否满足热泵空调冷热源要求时，要求先沉井后建房；循环回灌井在与循环取水井相反方向沿，靠近北侧红谷六路，建筑红线范围内对角布置。循环取水井与循环回灌井，井距离应大于150米，呈▽型分布(见图6)。当查明地下潜水径流流速，经计算满足热泵空调冷(热)源要求时，循环取水井可向北侧移位至图7备选取水井位。

8.5渗渠井成井相关技术措施赣江红谷滩属第四纪松散沉积物空隙地质，如果采用钻井技术，当钻井遇到卵砾石层时，在工艺上需要停止钻进，从井内提出钻具，再向井内灌注水泥浆材料，待水泥浆材渗挤、充填到地层空隙中并凝固复杂层段后，再重新下入钻具扫孔钻进成井。分析钻井技术对遇到卵砾石层采取充填水泥凝固材料，会对卵砾石层地下水体扰动循环产生阻力。因此，综合楼渗渠取水井、渗渠回水井应采用沉井技术。

8.5.1取水井、回水井相关技术参数

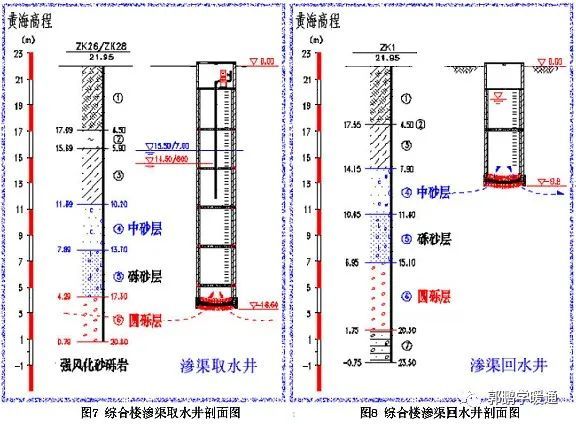

8.5.2取水井、回水井剖面图取水井沉井深度于圆砾层中，有利于提取温度稳定的冷(热)源即地表潜水，提高热泵能的性能系数；回水井沉井深度于中砂层中，有利于夏季回水分层，通过径流将空调余热传向建筑红线以外区域，扩大地源蓄热能力范围。

9、不同冷(热)热泵空调系统节能及投资性价比

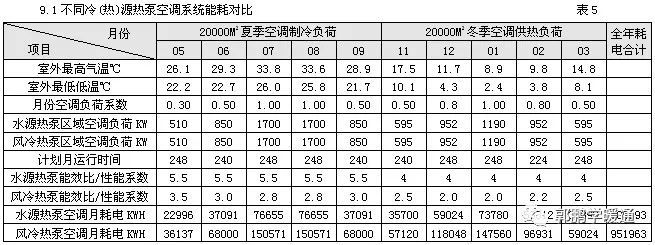

小结：不同热泵空调系统制冷/供热逐日逐月负荷能耗对比，表8说明地表水源热泵应用了低能耗冷(热)源，末端采用低能耗的区域控制空调系统方案，年耗电约为340713KWH；对比传统风冷热泵中央空调系统，年节约空调耗电约45万左右度。

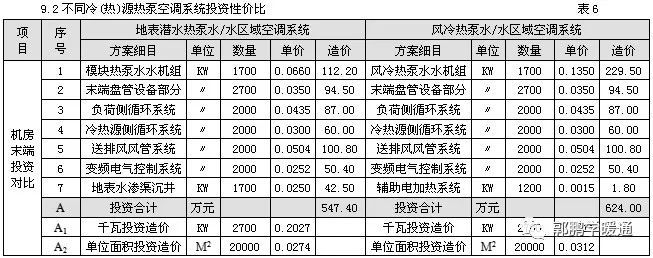

小结：不同冷热(源)热泵空调系统投资性价比，表9说明地表潜水热泵水/水区域空调系统比风冷热泵水/水区域空调系统少投资77万元。水源热泵为干式螺杆机组使用寿命20年；风冷热泵为涡旋机热泵机组使用寿命10年。

10、结论

赣江红谷滩属第四纪松散沉积物沉积形成的空隙地质即地下古河床，且分布广泛，自然生态环境良好。赣江地表水体靠区域位差在地下河床空隙层中汇聚成渗渠径流即地表潜水，且水量较丰富。以地表水体为换热载体作为空调系统的冷(热)源，其节能环保所产生的经济效益与社会效益十分可观。技术应用是以地表水为载体，地表水体吸收土壤及太阳能冷(热)量，热泵提升冷(热)源过程中不消耗水量，只是在水体温度的高低变化后，又还给地表水体，完成可再生能源循环过程。地表水源冷(热)源的提取是应用渗渠砂滤净化技术加速地表水体微生物、悬浮物、胶凝物、有机物的沉积养护了生态环境。

10.1 节能经济效益显著应用赣江地表水体为换热载体作为南昌市武警支队综合楼热泵空调的冷(热)源其节能经济效益显著，对比传统风冷热泵中央空调系统，年节约空调耗电约45万左右度。

10.2 降低系统初投资通过不同冷热(源)热泵空调系统投资性价比比较，地表水热泵水/水区域空调系统比风冷热泵水/水区域空调系统少投资77万元。

10.3 间接环保效果地下土壤(岩土)传给地表潜水的水体温度一年四季稳定，使热泵性能系数提高，减少高位能电力消耗，有效缓解电力需求及火力发电燃烧矿物燃料所带来的二次环境污染。

转自网络，原作者刘秋克，版权属于原作者，供学习交流。
