1130口地埋换热孔！雄安这座园区采用地源热泵+蓄能系统

国家电网能源互联网产业雄安创新中心，位于雄安新区启动区互联网产业园北部，目前已进入装修阶段，明年投运。这座即将投运的园区，如何实现零碳？实现零碳是一项系统工程，需要从一点一滴处节能减排，最重要的是实现加和减。加是增加绿电用量，抵消碳排放，减是减少能耗，降低碳排放。

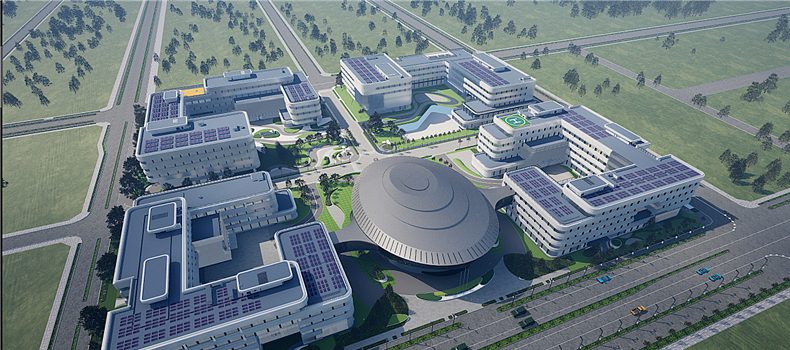

国家电网能源互联网产业雄安创新中心效果图

投运后的创新中心，不采用市政供暖和自供热。“这两种方式都只能供热，我们想用一种能同时解决供热和制冷并且低碳的方式。”

创新中心清洁冷热能源站技术负责人王银说，最终他们选用了浅层地源热泵+蓄能系统。

热泵提取自然界中的能量，不但效率高，而且是目前比较清洁、经济的能源方式。

尽管在设计之初，清洁能源站的方案就由清华大学建筑节能研究中心、中国建筑科学研究院热泵与蓄能研究中心、北京市建筑设计研究院股份有限公司等多家单位出谋划策，但这一方案是否能在降碳的同时解决供热制冷，不能等建筑投运后再验证。

“2022年，我们开始在园区打井采样做测试。”王银介绍，他们在园区3个地块上选择了3个位置打井，对地质条件、地下水温、热响应数据等进行了为期一年的测试收集。

2023年，创新中心开工。它也成为雄安新区首批采用浅层地源热泵的项目。项目最先施工的不是地基，而是清洁能源站中的地源热泵地埋井。“地源热泵地埋井安装在建筑底板下，必须一次性设置好，没有检修的可能。这就要结合土建，对施工工序合理安排。”王银说。测算解决的问题之一是地源热泵地埋井的安装深度和数量。“要让这些设备满足园区供热制冷时有一定余量，又不能余量太大造成浪费。”王银说。

经过仔细计算，最终，创新中心建筑底板下打了1130口直径25厘米的地埋管换热孔，这些井间隔4米至6米，深度大于等于130米。“冷和热，是建筑里的主要可调控负荷之一。”王银说。

地源热泵的运行原理是利用地下常温土壤和地下水相对稳定的特性，利用深埋的管路系统，采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移，与建筑物完成热交换。

地源热泵系统的效果怎么样呢？王银以制冷效果举例，根据《高效空调制冷机房评价标准》，创新中心的冷源系统季节能效比在5.5-5.6之间，是能效等级的最高级。而目前，国内大部分制冷机房能效比都在3.0左右。节能的不仅有这些。

在规划之初，创新中心每个房间就已经做好了功能定位。“细化到每个房间要安装多少只、分别多少瓦的灯。”徐慧明介绍，整个园区共涉及1965个品类14.6万个大小设备，全部接入园区一体化智能管控平台。这意味着，园区投运后，借助“大云物移智链”并协同数字孪生等先进技术，能将园区中分散的物理基础设施、信息集成设施全部连接起来，打造出园区智能管理、能源智慧管控和全景碳监测“三位一体”的数字化园区能源与运营管理体系。

“投运后的创新中心在管理上很智能。”徐慧明举例说，根据室内的人数多少，能自动控制温度高低和灯光亮度，减少碳排放。地源热泵系统和能源智慧管控等应用减少了碳排放，创新中心还安装了大量的光伏发电设备，用绿电来抵消碳排放。“我们通过打造清洁能源低碳示范、负荷柔性互动示范、园区智慧运营示范、园区电碳交易示范，最终建造成一个零碳园区样板。我们希望这个样板具有可复制性，带动更多园区减碳、降碳。”徐慧明说。

文/河北日报 记者 白云，本文有删减
原标题：追求零碳，这个园区会“呼吸”
